صمام الفراشة هو صمام ربع دورة، يُستخدم كصمام تشغيل وإيقاف أو صمام خانق. يوجد نوعان من صمام الفراشة: صمام متحد المركز وآخر لامركزي. يمكن أن يكون صمام اللامركزي أحاديًا أو مزدوجًا أو ثلاثي الإزاحة. على الرغم من إمكانية وجود صمام فراشة أحادي الإزاحة، إلا أنه نادر الوجود في السوق.
أكثر أنواع صمامات الفراشة اللامركزية شيوعًا في السوق هي صمام الإزاحة المزدوجة أو الثلاثية. أحيانًا يُطلق على هذين النوعين الفرعيين من صمام الفراشة اسم صمام الفراشة عالي الأداء. مع هذه الأنواع الثلاثة من صمام الفراشة (متحد المركز، ومزدوج الإزاحة، وثلاثي الإزاحة)، في أي حالة يجب استخدام صمام الفراشة متحد المركز، أو مزدوج الإزاحة، أو ثلاثي الإزاحة؟

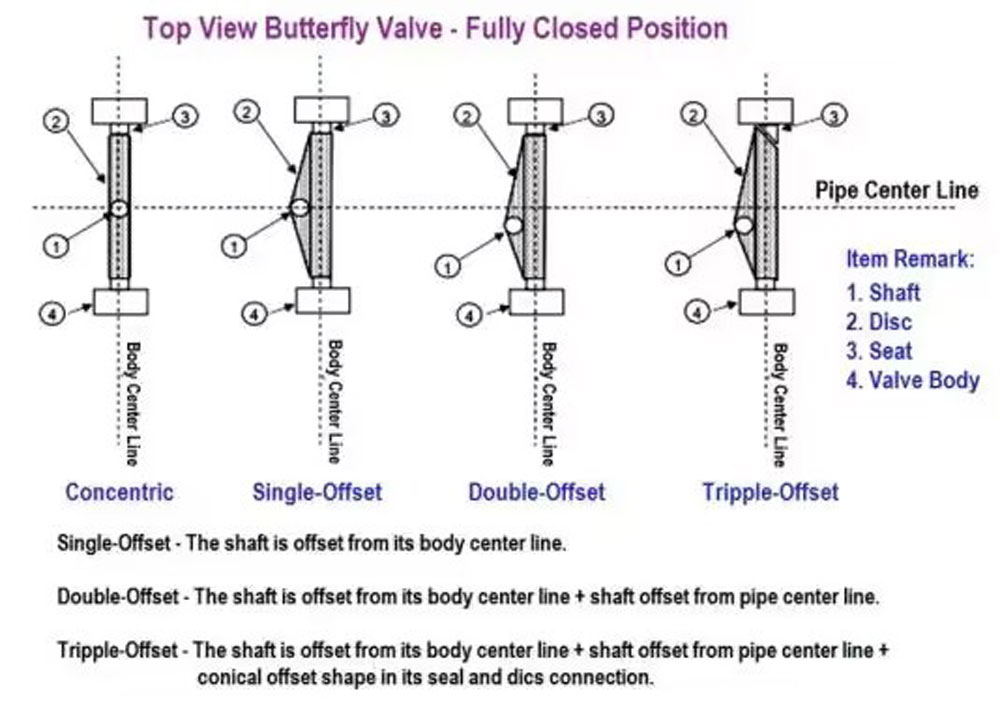

أولًا، دعونا نتعرف على الفرق بين صمام الفراشة متحد المركز، ومزدوج الإزاحة، وثلاثي الإزاحة.
صمامات الفراشة متحدة المركز
صمام الفراشة متحد المركز هو صمام فراشة قياسي أو عام الاستخدام. يقع العمود في منتصف القرص. أثناء الفتح أو الإغلاق، تلامس بعض أجزاء القرص أو تحتك بالمقعد.
يؤدي هذا الترتيب إلى احتكاك المقعد مع كل تشغيل للصمام. في التطبيقات النموذجية، يقتصر هذا الصمام الفراشي متحد المركز على الفئة 150 نظرًا لتصميم مقعده.

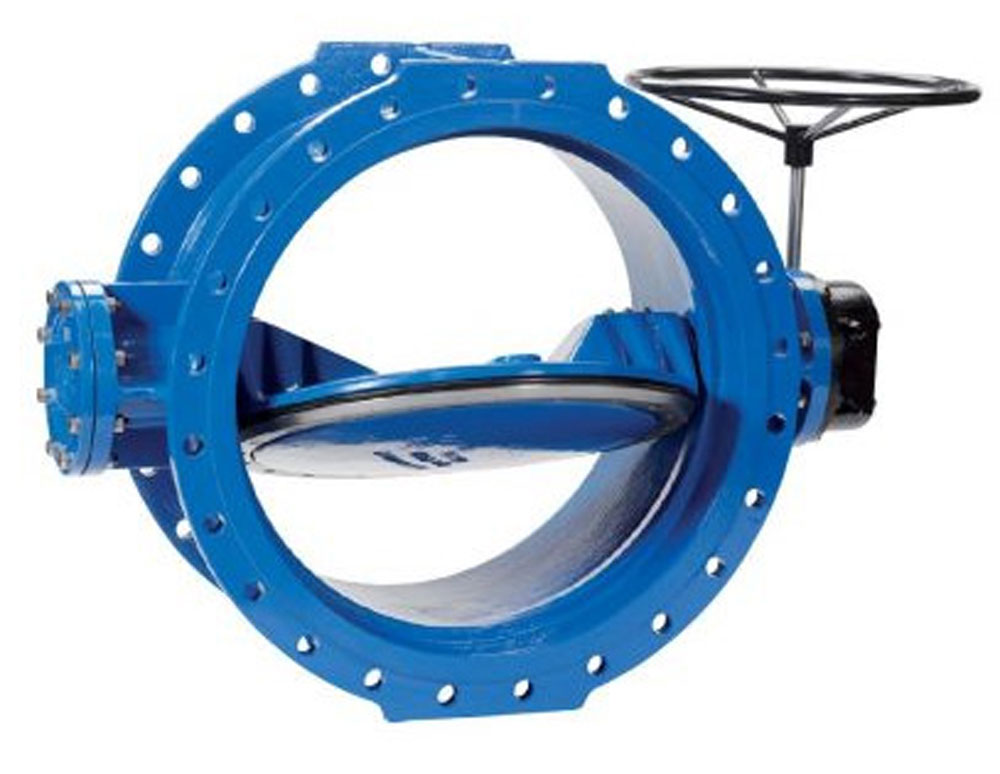

صمامات الفراشة ذات الإزاحة المزدوجة
صمام الفراشة ذو الإزاحة المزدوجة هو صمام ذو إزاحتين مقارنةً بصمام الفراشة متحدة المركز. الإزاحة الأولى هي العمود الموجود ليس في مركز القرص، بل خلفه قليلاً. هذا الإزاحة يُعطي الصمام سطح إغلاق مستمر على القرص.
الإزاحة الثانية هي العمود الموجود ليس في مركز الأنبوب، بل خلفه قليلاً. هذا الإزاحة تجعل الصمام لا يلامس قاعدة الصمام إطلاقًا عند فتحه بالكامل (انظر الرسم التوضيحي أعلاه). هذا الترتيب يُقلل من احتكاك قاعدة الصمام مقارنةً بصمام الفراشة متحدة المركز، وبالتالي يُطيل من عمره الافتراضي. في التطبيقات النموذجية، يقتصر استخدام صمام الفراشة ذو الإزاحة المزدوجة على الفئة 600 فقط.

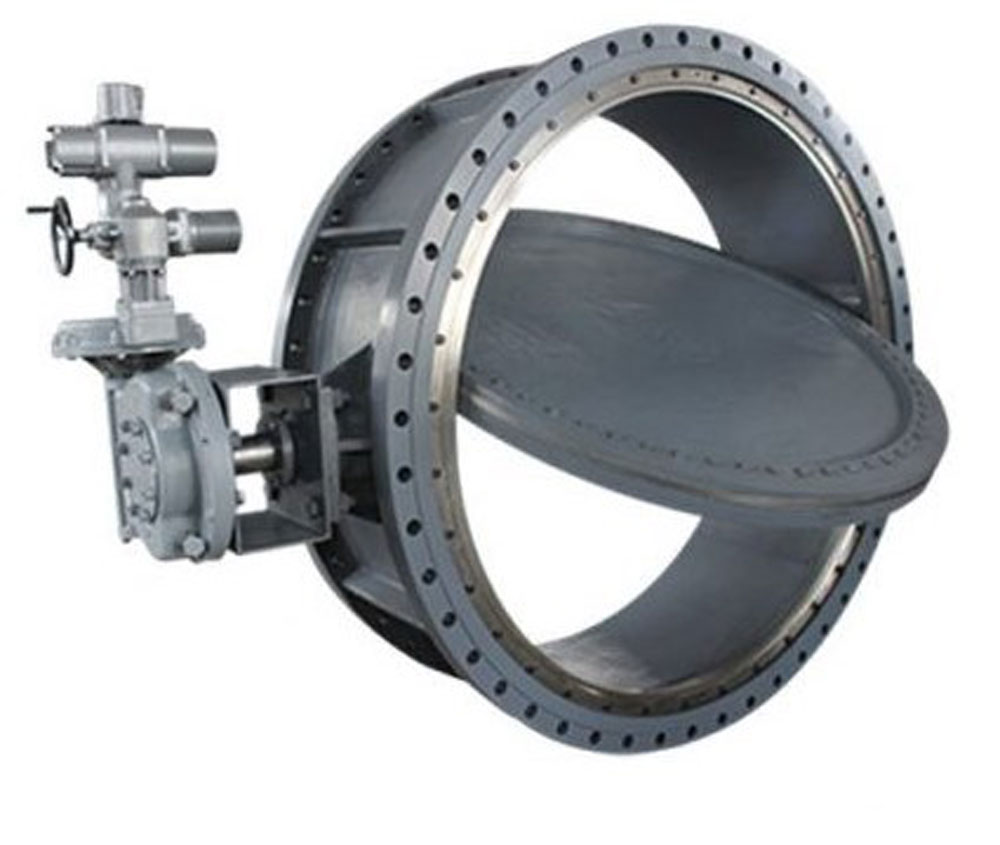

صمامات الفراشة ثلاثية الإزاحة
صمام الفراشة ثلاثي الإزاحة هو صمام ذو إزاحة ثلاثية مقارنةً بصمام الفراشة متحد المركز. وكما هو الحال مع صمام الفراشة مزدوج الإزاحة ذي الإزاحتين، فإن هذا الصمام له نفس الإزاحة باستثناء إزاحة إضافية واحدة وهي مقعد مخروطي الشكل. يتوافق هذا المقعد المخروطي الشكل مع القرص المصنوع خصيصًا له.
يضمن هذا التصميم عدم حدوث احتكاك أو احتكاك أثناء الإغلاق أو الفتح. كما يضمن هذا التصميم للصمام إحكامًا للفقاعات في التطبيقات عالية الضغط، وعمرًا افتراضيًا أطول بكثير مقارنةً بصمام الفراشة مزدوج الإزاحة. في التطبيقات النموذجية، ومثل صمام الفراشة مزدوج الإزاحة، يقتصر استخدام صمام الفراشة ثلاثي الإزاحة هذا على الفئة 600 فقط.

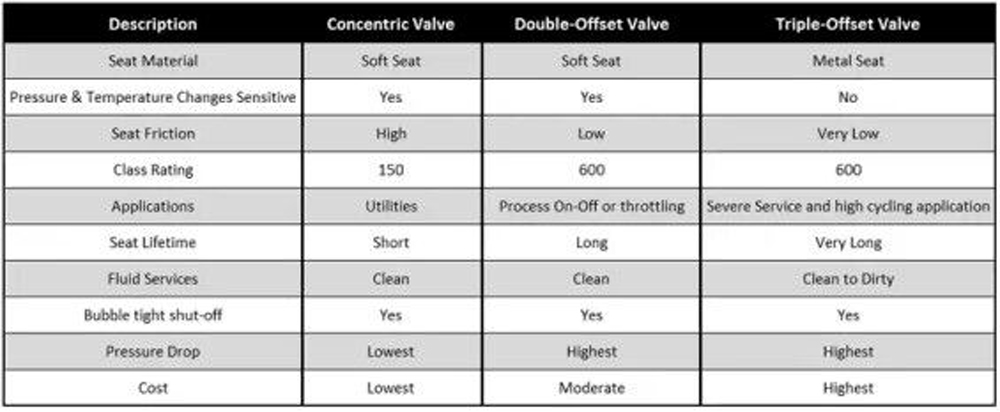

الفرق بين صمام الفراشة المركز، وصمام الفراشة ثنائي الإزاحة، وصمام الفراشة ثلاثي الإزاحة
