الوصف:

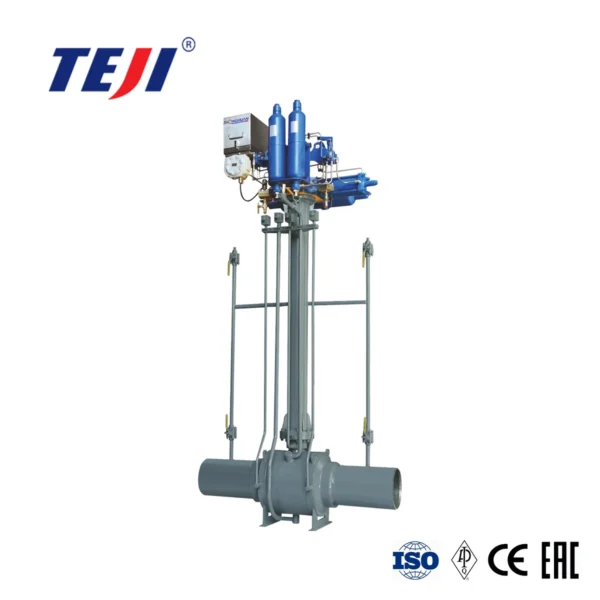

تُستخدم صمامات الكرة الملحومة بالكامل بشكل رئيسي في خطوط أنابيب نقل وتوزيع الغاز (منتصف التيار)، وهي شائعة الاستخدام في التركيبات تحت الأرض والمدفونة. الكرة ثابتة، وحلقات المقعد عائمة، حرة الحركة على طول محور الصمام. تمتص المحامل الحمل الجانبي الناتج عن الضغط المؤثر على الكرة. عند الضغط المنخفض، يتم إحكام إغلاق المقعد بواسطة دفع النوابض المؤثرة على المقعد. مع زيادة الضغط، يدفع ضغط السائل حلقات المقعد باتجاه الكرة، مما يزيد من موثوقية الإحكام.

الميزات والفوائد

إحكام الإغلاق العلوي: عند الضغط المنخفض، تحافظ نوابض بيلفيل على تلامس المقعد بالكرة. عند الضغوط الأعلى، يتم تعزيز تلامس المقعد بضغط الخط. يتم تخفيف الضغط الداخلي التلقائي لجسم الصمام تلقائيًا، مما يمنع تراكم الضغط بشكل خطير. أي ضغط يتجاوز ضغط خط المصب بحوالي 200 رطل لكل بوصة مربعة يدفع مقعد المصب بعيدًا عن الكرة، مما يسمح للضغط بالتخفيف في خط الأنابيب. حلقات المقعد الدوارة: تُعد ميزة المقعد الدوار الحصرية قياسية في صمامات TEJI الكروية الملحومة بالكامل بأحجام 14 بوصة (350 مم) فأكثر. يدور كلا المقعدين بزاوية 15 درجة في كل مرة يُغلق فيها الصمام، مما يُظهر نقطة ضغط جديدة وبشكل متساوٍ. تآكل المقعد الموزع نقطة الضغط هي منطقة بطانة المقعد التي تزداد سرعتها عند إغلاق الصمام وفتحه. هذه هي المنطقة التي يتعرض فيها ختم المقعد لأكبر قدر من التآكل، وفي معظم الصمامات، حيث يبدأ مسار التسرب. بتدوير حلقة المقعد، يتم توزيع تآكل نقطة الضغط في جميع أنحاء ختم المقعد، مما يُطيل عمره الافتراضي. يمنع التراكم في بعض الخدمات، قد تتراكم الرواسب الضارة حول حلقة المقعد في الصمام. قد يؤدي ذلك إلى التصاق المقعد وعدم إحكام إغلاقه بشكل صحيح. صمامات TEJI الكروية الملحومة بالكامل، المزودة بمقعد دوار حصري، قادرة على التعامل مع هذه الخدمات الشاقة. فعندما يدور المقعد، يمنع أي تراكم، أو يُفكك التراكم الموجود. الساق الأختام تُدمج أختام دلتا وأختام الشفة المصنوعة من مادة PTFE في منطقة الساق العلوية. مادة PTFE مادة منخفضة الاحتكاك، غير قابلة للتلف، ولا تتعرض لانفجار سريع نتيجة تخفيف الضغط. تحتوي معظم أحجام الصمامات على إمكانية حقن مادة مانعة للتسرب لإنشاء سدادة ثانوية. كرة مدعومة بمحور دوران تسمح بـ تشغيل منخفض العزم بغض النظر عن الحجم أو تصنيف الضغط، فإن جميع صمامات TEJI الكروية الملحومة بالكامل مثبتة بمحور دوران. توجد سيقان مطروقة عالية القوة في محامل من الفولاذ المقاوم للصدأ مشبعة بـ PTFE لضمان سلاسة التشغيل. تمتص السيقان المثبتة بمحور الدوران قوة الدفع الناتجة عن ضغط الخط، مما يمنع الاحتكاك الزائد بين الكرة والمقاعد، لذلك حتى عند أقصى ضغط تشغيل مُصنّف، يبقى عزم التشغيل منخفضًا. نظام التكتل والنزف المزدوج سواءً في وضع الفتح الكامل أو الإغلاق الكامل، يتم حجب الضغط على جانبي الكرة من تجويف الجسم بواسطة حلقة المقعد. يمكن بعد ذلك نزف تجويف الجسم أو تصريفه من خلاله. منفذ الهيكل. عند انسداد صمام كروي TEJI ملحوم بالكامل وتفريغه، يُمكن تحقيق ما يلي: اختبار سلامة الصمام عند تهوية جسم الصمام، يتم التحقق من سلامة مانع تسرب المقعد. يُمكن إجراء هذا الاختبار والصمام مفتوح أو مغلق قبل صيانة المنشأة. بالتحقق من سلامة الصمام، يُمكن منع أي تسرب غير متوقع. مانع تسرب المقعد الثانوي يوفر نظام حقن مانع التسرب طريقة سريعة وبسيطة لاستعادة الإغلاق المحكم في حال تسبب أي جسم غريب في إتلاف أسطح الختم. كما يُمكن استخدام نظام الحقن للتنظيف الروتيني لمنطقة حلقة المقعد في الخدمات التي قد تتطلب ذلك.
