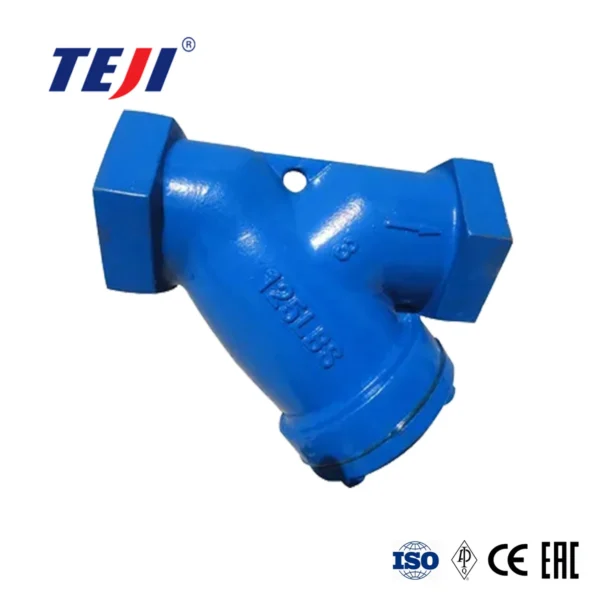

مصفاة Y-Strainer من DIN Cast

أنت هنا:

مصفاة Y-Strainer من DIN Cast

معلومات معلمات المنتج

المتطلبات الفنية لمصفاة Y المصبوبة وفقًا لمعيار DIN
1. معيار التصميم: DIN EN13709-2003
2. أبعاد الوصلة الأمامية: DIN EN588-1:1995
3. أبعاد الحافة الطرفية: DIN EN1092-1:2002
4. معيار الاختبار: DIN EN12266:2003

مكتب

Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province

بريد إلكتروني

[email protected]

الخط الساخن

+86-0577-57799998

يشارك:

محفظة المنتجات

وصف المنتج

المتطلبات الفنية 1. معيار التصميم: DIN EN13709-2003 2. أبعاد التلامس المباشر: DIN EN588-1:1995 3. أبعاد الشفة الطرفية: DIN EN1092-1:2002. 4. معيار الاختبار: DIN EN12266:2003. مصفاة على شكل حرف Y هي جهاز لنقل المواد، يُركّب عادةً على جانب الوصول لصمام التخفيض، وصمام التنفيس، وصمام التحكم في المستوى، وذلك لإزالة شوائب المواد وصمامات وأجهزة الاحتراق. تُستخدم مصفاة على شكل حرف Y لنقل المواد من الماء والنفط والغاز.

مواصفات الأداء

الضغط الاسمي		1.6 MPa	2.5MPa	4.0MPa
اختبار الضغط	اختبار الشدة	2.4 MPa	3.75MPa	6.0MPa
	اختبار المقعد الخلفي	1.76 MPa	2.75MPa	4.4MPa
	اختبار الختم	1.76MPa	2.75MPa	4.4MPa
	اختبار الغاز	0.6MPa	0.6MPa	0.6MPa
درجة الحرارة المناسبة			-29~425℃
وسط مناسب			W.O.G

الأجزاء والمواد الرئيسية

الهيكل	GG GS-C25، CF8، CF8M
البرغي	A193 المجموعة B7، A193 B8
الصامولة	A194 المجموعة 2H، A194 8
غطاء	GG GS-C25، CF8، CF8M
برغي سدادة	SS304
شاشة	SS304
حشية	مرن، جرافيت، SS304

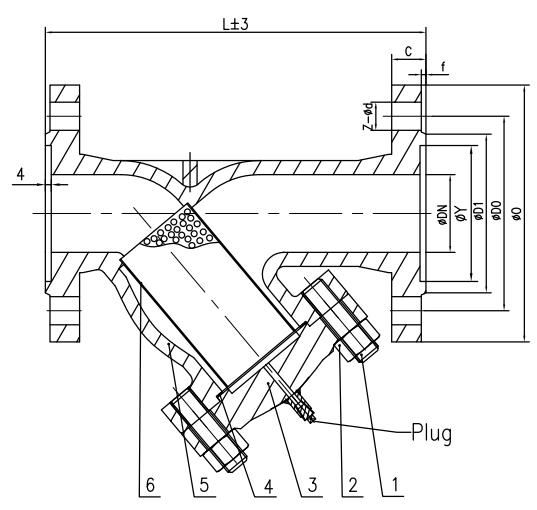

المقاس DN	65	80	100	125	150	200	250	300	350	400
L	PN16	290	310	350	400	480	600	730	850	900	1100
PN25	290	310	350	400	480	600	730	850	900	1100
PN40	290	310	350	400	480	600	730	850	900	1100
D	PN16	185	200	220	250	285	340	405	460	520	580
PN25	185	200	235	270	300	360	425	485	555	620
PN40	185	200	235	270	300	375	450	515	580	660
D0	PN16	145	160	180	210	240	295	365	410	470	525
PN25	145	160	190	220	250	310	370	430	490	550
PN40	145	160	190	220	250	220	385	450	510	585
D1	PN16	122	138	158	188	212	268	320	378	428	490
PN25	122	138	162	188	218	278	335	395	450	505
PN40	122	138	162	188	218	285	345	410	465	535
c	PN16	18	20	20	22	22	24	26	28	30	32
PN25	22	24	24	26	28	30	32	34	38	40
PN40	22	24	24	28	28	34	38	42	46	50
f	PN16	3	3	3	3	3	3	3	4	4	4
PN25	3	3	3	3	3	3	3	4	4	4
PN40	3	3	3	3	3	3	3	4	4	4
z-∅d	PN16	8×18	8×18	8×18	8×18	8×22	12×22	12×26	12×26	16×26	16×30
PN25	8×18	8×18	8×22	8×22	8×26	12×26	16×30	16×30	16×33	16×36
PN40	8×18	8×18	8×18	8×18	8×26	12×30	16×33	16×33	16×36	16×39
وزن	PN16	22.0	32.0	48.0	68.0	189.0	300.0	/	/	/	/
PN25	22.0	32.0	48.0	68.0	189.0	300.0	/	/	/	/
