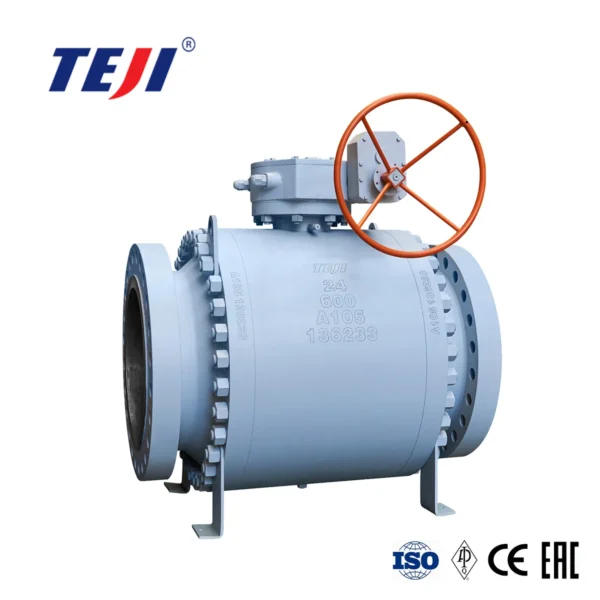

صمامات الكرة المحورية تحتوي على سدادة محاطة بالمحور مما يمنع النزوح المحوري للكرة نفسها في اتجاه التدفق.
Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province
| بناء | جسم مكون من قطعتين أو ثلاث قطع مثبت بمسامير |
| ميناء | تجويف مخفض أو تجويف كامل أو قابل للتنظيف بالكامل |
| احتباس الجذع | ساق مضاد للانفجار |
| معدل التسرب | ISO 5208 معدل A للمقعد الناعم، معدل D للمقعد المعدني |
| جهاز مضاد للكهرباء الساكنة | يتضمن تصميم صمام الكرة اتصالاً موصلاً كهربائياً بين الأجزاء الداخلية لصمام الكرة والجسم، مما يوفر وظيفة مضادة للكهرباء الساكنة. |
| تخفيف الضغط | تخفيف تلقائي للتجويف لمنع الضغط الزائد في تجويف الجسم (مقاعد ذاتية التخفيف) |
| ثنائي الاتجاه، كتلة مزدوجة ونزيف (DBB) مع إغلاق في كلا الاتجاهين (DIB-1&2 عند الطلب) | |
| ختم | المعدن جالس مع طلاءات كربيد التنجستن أو الكروم المعدن الأساسي الثانوي الناعم (PMSS) مع صلابة مختلفة بين الكرة والمقعد لمنع تآكل الركيزة. جالس ناعم مع البوليمرات الحرارية البلاستيكية (النايلون، PEEK، PCTFE)، البوليمرات الخاصة عند الطلب، إلاستومرات FKM، HNBR، حلقات EPDM O، إلاستومرات خاصة عند الطلب. |
| بالُوعَة | وصلات مثقوبة وملولبة لجميع الأحجام |
| تنفيس | توصيلات تهوية مثقوبة وملولبة للأحجام ≥DN150 (6 بوصة) < DN150 عند الطلب |
| حاقنات شحوم الساق | بما في ذلك جميع الأحجام |
| حاقنات شحم المقعد | بما في ذلك الأحجام ≥DN150 (6 بوصة)، < DN150 عند الطلب |
| نقاط الرفع | بما في ذلك الأحجام ≥ DN150 (6 بوصة) أو على الصمامات التي يبلغ وزنها 250 كجم كحد أدنى. |
| أقدام الدعم | بما في ذلك الأحجام ≥ DN150 (6 بوصة) أو على الصمامات التي يبلغ وزنها 250 كجم كحد أدنى |
| امتداد الجذع | غير متوقع لهذا النموذج |
| تشغيل الصمام | رافعة أو صندوق تروس أو مشغل مع مؤشر موضع وجهاز قفل |
| اختبار المواد | أجزاء التحكم في الضغط وفقًا للمعيار EN 10204 3.1 |
| المواد المستخدمة في خدمة الحامض وفقًا لمعايير NACE MR0175 وMR0103 وISO 15156 | |
| الاختبار غير المدمر (NDT) وفقًا لمعايير API 6D وASME B16.34 | |
| اختبار الصمامات | اختبار الضغط الهيدروستاتيكي والهوائي وفقًا لمعايير API 6D وASME B16.34 وISO 5208 (معايير أخرى عند الطلب) |
البيانات الفنية:
التصميم: API 6D، API 6DSS، API 6A، ASME B16.34، ISO 14313، ISO 10423، ISO 17292
الضغط التصميمي: ASME B16.34، EN 1092-1، ISO 17292
سمك جدار الهيكل: ASME B16.34، ASME VIII Div. I، ISO 17292
وجهًا لوجه: API 6D، ASME B16.10، نمط طويل
نطاق درجة الحرارة: من -29 درجة مئوية إلى 200 درجة مئوية (من -20.2 درجة مئوية إلى 392 درجة فهرنهايت)
نطاق الضغط: من PN20 (ANSI 150) إلى PN420 (ANSI 2500)
نطاق المقاسات: من DN15 (نصف بوصة) إلى DN1400 (56 بوصة)
وصلات النهاية: ASME B16.5 ≤ DN600 (24 بوصة) ذات حواف RF، FF، RTJ
MSS-SP-44 = DN550 (22 بوصة) ذات حواف RF، FF، RTJ
ASME B16.47 A ≥ DN650 (26 بوصة) ذات حواف RF، FF، RTJ
ASME B16.25 لحام طرفي BW
الموافقات:
مستوى سلامة السلامة: SIL 3
معيار السلامة من الحرائق: API 607، API 6FA، BS 6755، ISO 10497-5
تصنيف المنطقة: ATEX 94/9/EC
توجيه معدات الضغط: PED 97/23/EC
الانبعاثات الهاربة: ISO 15848/1
البناء: API 6D، API 608
