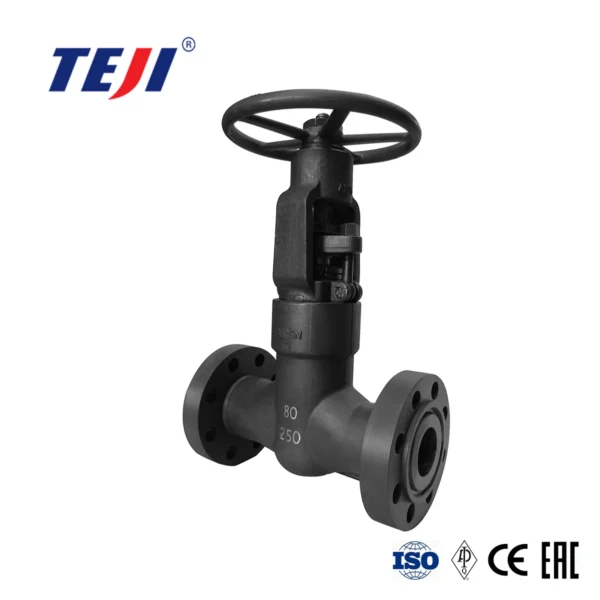

صمام بوابة مزورة بغطاء مانع للتسرب بالضغط

أنت هنا:

صمام بوابة مزورة بغطاء مانع للتسرب بالضغط

معلومات معلمات المنتج

فئة صمام بوابة مزور

المقاس: ١/٢ بوصة ~ ٤ بوصات
تصنيف الضغط: الفئة ١٥٠٠ ~ ٢٥٠٠
BB، WB، PSB
OS&Y

مكتب

Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province

محفظة المنتجات

وصف المنتج

مقدمة المنتج

هناك ثلاثة أنواع من تصميمات غطاء صمامات شفة الفولاذ المطروق. النوع الأول هو غطاء مُثبت بمسامير، حيث يتم توصيل الجسم والغطاء بمسامير وصواميل وحشية حلزونية. النوع الثاني هو تصميم غطاء ملحوم، حيث يكون الصمام ملحومًا ومُحكم الغلق بالكامل. النوع الثالث هو غطاء مانع تسرب الضغط، وهو مصنوع من هيكل غطاء مانع تسرب الضغط، والضغط الداخلي ذاتي الانكماش، وعادةً ما يكون للضغط العالي. يكون سطح مانع التسرب لصمام البوابة المطروق مُسطحًا أو هرميًا، ويتحرك القرص في خط مستقيم على طول الخط المركزي للمقعد. يتميز صمام حركة الجذع أيضًا بنوع الرفع والدوران للتحكم في تدفق أنواع مختلفة من السوائل مثل الهواء والماء والبخار ومختلف الوسائط المسببة للتآكل والطين والزيت والمعادن السائلة والوسائط المشعة. لذلك، يُعد صمام البوابة المزور ذو غطاء ختم الضغط هذا مثاليًا للقطع أو التنظيم والخنق.

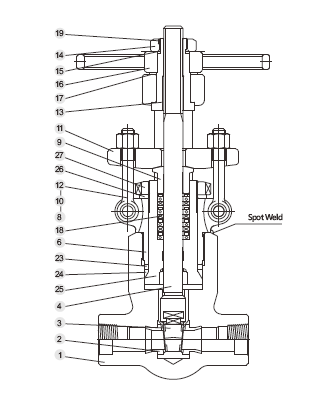

هيكل صمام بوابة PSB سعة 2500 رطل

الميزات

يُمكّن الهيكل ذاتي الغلق من جعل جسم صمام الضغط العالي ووصلة غطاء المحرك مُدمجين، مما يوفر الجهد والمواد، ويُضفي أمانًا وموثوقية.
عند ضغط الصمام 2500 رطل فأكثر، تُلحم بطانة الفولاذ المقاوم للصدأ عند نقطة التلامس بين التجويف الداخلي لجسم الصمام وحلقة الختم، مما يمنع تآكل منطقة الختم في جسم الصمام تحت الضغط العالي وحدوث تسربات، مما يضمن تشغيلًا آمنًا وطويل الأمد للصمام.

جدول بيانات صمام البوابة PSB سعة 2500 رطل

إن كيو	اسم القطعة	A105/F6a	A105/F6aHFS	LF2/304	F11/F6aHF	F304(L)/304(L)	F316(L)/316(L)	F91/F91
1	جسم	A105	A105	LF2	F11	F304(L)	F316(L)	F91
2	مقعد	410	410HF	304	410HF	304(L)	316(L)	410HF
3	إسفين	F6a	F6a	F304	F6aHF	F304(L)HF	F316(L)HF	F6aHF
4	ينبع	410	410	304	410	304(L)	316(L)	410
6	غطاء محرك السيارة	A105	A105	LF2	F11	F304(L)	F316(L)	F91
8	دبوس	410	410	410	410	304	304	410
9	غدة	410	410	304	410	304	316	410
10	مسمار الغدة	B7	B7	L7	B16	B8(M)	B8(M)	B8
11	شفة الغدة	A105	A105	A105	A105	F304	F304	A105
12	صمولة سداسية	2H	2H	2H	2H	8(M)	8(M)	8
13	صمولة الساق	410	410	410	410	410	410	410
14	صامولة القفل	35	35	35	35	35	35	35
15	لوحة الاسم	AL	AL	AL	AL	AL	AL	AL
16	عجلة يدوية	A197	A197	A197	A197	A197	A197	A197
17	حشية التشحيم	410	410	410	410	410	410	410
18	التعبئة والتغليف	الجرافيت	الجرافيت	الجرافيت	الجرافيت	الجرافيت	الجرافيت	الجرافيت
19	صامولة التوقف	35	35	35	35	35	35	35
23	حشية الختم	420	420	304	304	304(L)	316(L)	420
24	RS.ring	304	304	304	304	304	316	316
25	ختم RS	420	420	304	304	304(L)	316(L)	F91
26	وسادة الجوز	410	410	410	410	410	410	410
27	صمولة التعبئة	الفولاذ المصبوب	الفولاذ المصبوب	الفولاذ المصبوب	الفولاذ المصبوب	الفولاذ المقاوم للصدأ	الفولاذ المقاوم للصدأ	الفولاذ المصبوب

المواصفات

المقاس: ½ بوصة ~ 4 بوصات

تصنيف الضغط: من 1500 إلى 2500

BB، WB، PSB

OS&Y

إسفين صلب

حلقات مقعد قابلة للتجديد

خيط/SW/BW/شفة

قياسي

التصميم: API602/ASME B16.34/BS5352

وجهًا لوجه: ASME B 16.10/BS EN558

الحافة الطرفية: ASMEB 16.5

عرض الحافة الطرفية: ASMEB16.25

درجة حرارة الضغط: ASME 16.34

الاختبار: API598

خاص: NACE MR-01-75
